Automaattinen reletestauslaite Mikrotietokoneen suojareletestisarja

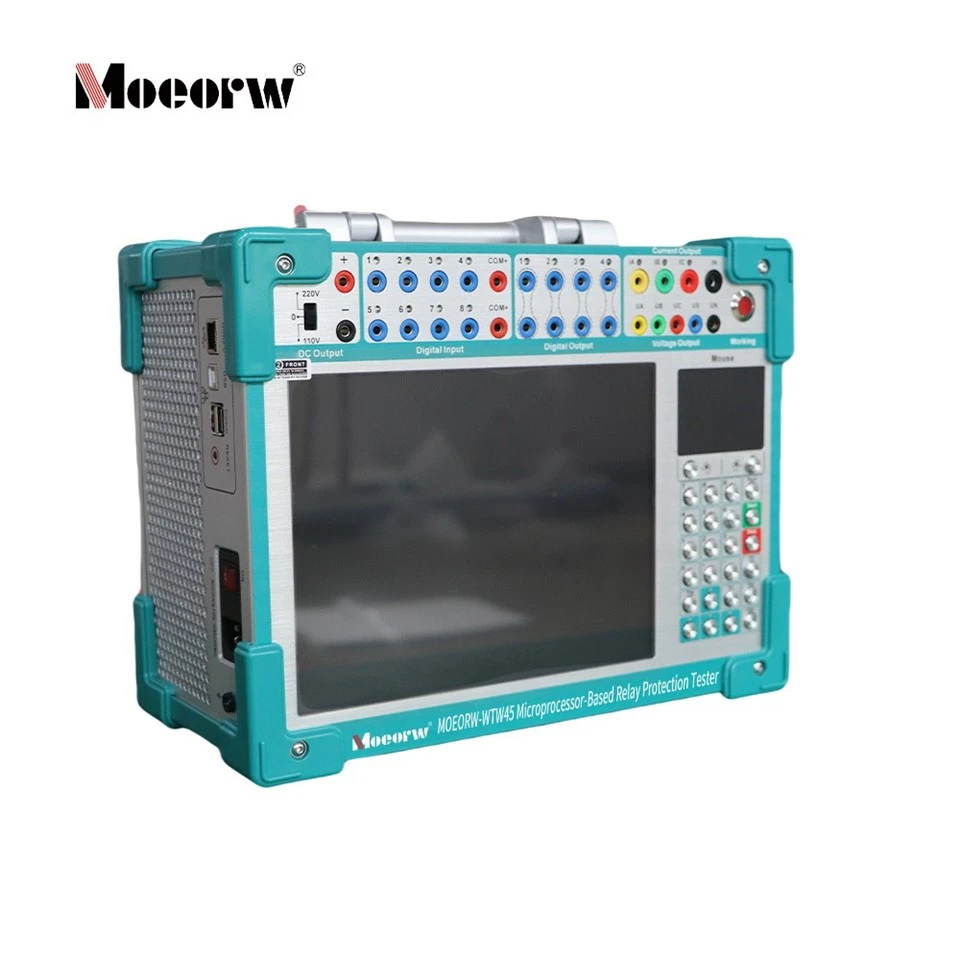

MOEORW-WTW45-mikrotietokone--pohjainen releen suojauksen testauslaite (tunnetaan myös nimellä Relay Test Set tai Three-Phase Relay Protection Calibrator) on kannettava kattava testialusta, joka on suunniteltu tehojärjestelmän releen suojalaitteiden, automaattisten turvalaitteiden ja erilaisten sähkölaitteiden täydelliseen -toiminnan testaukseen. Sitä käytetään laajasti paikan päällä tapahtuvassa-käyttöönotossa ja säännöllisissä kalibroinneissa sähköasemilla, voimalaitoksilla, rautatieliikennejärjestelmissä ja suurissa teollisuusyrityksissä.

Tuote on alan standardin DL/T 624-2010 "Mikrotietokone-pohjaisten releen suojaustestilaitteiden tekniset ehdot" mukainen. Se soveltuu perinteisten sähkömagneettisten releiden (signaalireleet, aikareleet, apureleet) vaiheittaiseen todentamiseen sekä nykyaikaisten mikrotietokonepohjaisten suojalaitteiden (linjasuojaus, muuntajan differentiaalisuojaus, virtakiskosuojaus, automaattinen siirtokytkin) monimutkaiseen logiikkatestaukseen, mikä todella saavuttaa "yksi kone, useita sovelluksia".

DSP+FPGA Dual-Engine Digital Processing: Kaksois-siruarkkitehtuuri sisältää TI 6000 -sarjan DSP-parin FPGA:n kanssa, mikä saavuttaa perusaaltolähdön 2000 datapisteellä sykliä kohden – mikä ylittää huomattavasti perinteisen 64 pistettä/jakso. 0,1 asteen vaiheresoluutio ja 0,01 Hz:n taajuusresoluutio takaavat luotettavat tulokset erittäin -tarkoissa skenaarioissa, kuten differentiaalisuojauksen polvi{10}}pistetestauksessa ja synkronoidussa sulkukulman tarkistuksessa.

High-Fidelity lineaarinen vahvistin: Tuodut suuritehoiset-lineaariset moduulit, joissa on suora-kytketyt lähdöt, ylläpitävät erittäin alhaisen aaltomuodon vääristymän ja nollasäröä koko lähtöalueella (milliampeeritasosta 30 A:iin). Sisäänrakennettu-älykäs lämpötilan säätö ja laitteiston aikarajallinen-suojaus mikrosekunnin-vasteajalla eliminoivat täysin vahvistimen loppuunpalamisriskin.

16-Bittinen DAC ja ohjelmiston itse-kalibrointi: 16-bittinen DAC aktiivisella alipäästösuodattimella tarjoaa erinomaisen amplituditarkkuuden ja lämpötilavakauden. Täysi ohjelmiston itsekalibrointi eliminoi potentiometrin trimmauksen ja poistaa tärinän, lämpötilan poikkeaman ja vanhenemisen vaikutukset tarkkuuteen. Tehdaskalibrointi käyttää 6,5-numeroista yleismittaria vaihetta kohti. Tarkkuus: virtalähde 0,2% ±5mA, jännitelähde 0,2% ±5mV, tasavirtalähde 0,5% ±5mA.
Lähtökapasiteetti: Normaali neli{0}}vaihejännite (4×120V) + kolmi-vaihevirta (3×30A, 90A rinnan), jännitelähde 75VA vaihetta kohti (100VA linja{10}}jännitetila), virtalähteen kokonaisrinnakkaisteho 800VA. Paneeli varustettu erillisellä 110 V (1 A) / 220 V (0,6 A) lisätasavirtalähteellä suojalaitteen käyttötehon . 8 binäärituloilla (yhteensopiva 0-250 V DC:n kuiva/märkä koskettimien kanssa) ja 4 binäärilähdöllä (kuivakoskettimet, AC 250 V/DC 30 A,/5 A). Tiedonsiirto: USB 2.0×2 + USB-laite×1 + Ethernet (valinnainen) .

Sähköaseman määräaikaistarkastus: Impedanssin askeltestimoduuli suorittaa moni-vyöhykkeen etäisyyssuojausasetusten tarkistuksen yhdellä ajolla; Koko sarjan testi varmistaa uudelleensulkemisen ja{1}}kiihdytyksen jälkeisen logiikan automaattisilla aaltomuotoraporteilla arkistointia varten.

Muuntajan tasauspyörästön käyttöönotto: Differentiaalitestimoduuli käyttää Y/Y/Δ-11-yhteyttä automaattisesti lasketuilla tasapainokertoimilla, etsien 8-10 polvipistettä prosentuaalisella rajoituskäyrällä; harmoninen rajoitustesti pyyhkäisee 2. harmonisen 0 %:sta 20 %:iin mittaus- ja asetuskäyrät päällekkäin.

ATS-logiikan vahvistus: State Sequence -moduuli asettaa 5-8 peräkkäistä tilaa (normaali → jännitehäviö → laukaisu → sulje valmiustila → palautus) varmistaakseen lataus-/purkausajan, sulkemisviiveen, ylikuormituksen purkamislogiikan.

Kohdassa Frequency Load Shedding Calibration: Taajuustestimoduuli laskee taajuutta 50 Hz:stä asetetulla taajuudella toimintataajuuden ja -ajan mittaamiseksi; liuku asetetaan arvoon 2,5 Hz/s ja 3,5 Hz/s lukituslogiikan varmistamiseksi. Kolmivaiheinen virtalähtö tukee virranesto-olosuhteita.

Rautatieliikenteen DC-suojaus: DC-virtalähde 0-±10A kalibroi DC-ylivirtareleet; AC-jännitelähde simuloi DC-kytkinlaitteen jännitehäviösignaalia ATS-tarkistusta varten. Kompaktit mitat (335×168×270mm) helpottavat kuljettamista väliasemilla.

Vakiokokoonpano: Pääyksikkö, täysi mittausjohtosarja (virta×3, jännite×5, binääritulo×8), virtajohto, maadoitusjohto, varasulakkeet×2, tehdaskalibrointiraportti, USB-asema (ohjaimet/ohjelmistot/videot).

Valinnainen: Ulkoinen näppäimistö/hiiri, kannettavan tietokoneen liitäntäkaapeli, kantolaukku, GPS-synkronointiantenni.

Takuu: 3 vuotta pääyksikössä, 2 vuotta vahvistinmoduuleissa. Etävideoopastus ja vikadiagnoosi tarjotaan. Joukkoasiakkaat saavat lisäarvoa-lisäpalveluita, mukaan lukien mukautettu kehitys,-paikan päällä tapahtuva koulutus ja lainausyksiköt.
